Bjelkesko JH Varmforsinket 90 mm
ART.NR: 833273 NOBB-nr: 53298586
Bjelkesko JH anvendes ved montering av bjelker i samme plan og som forbindelse mellom søyle og bjelke. Bjelkeskoens høyde skal tilsvare minst 2/3 av sekundærbjelkens høyde. Minimum 20 mm fra overkant bjelke til spikerhull. Beslagets bredde kan overstige bjelkebredden med maks 3 mm. Bjelkeskoen er utført med både spiker- og bolthull, og kan monteres
i tre, betong, lettbetong, tegl eller stål. For innfesting benyttes beslagspiker 4,0 mm eller beslagskrue 4,8 mm. Til bolthull benyttes M8 eller M10 bolt. Materiale: Varmforsinket stålplate S250GD+z275. Spikerhull: Ø 5 mm. Bolthull: Ø 9 mm og Ø 11 mm.
Mer informasjon og detaljer
Skjul informasjon

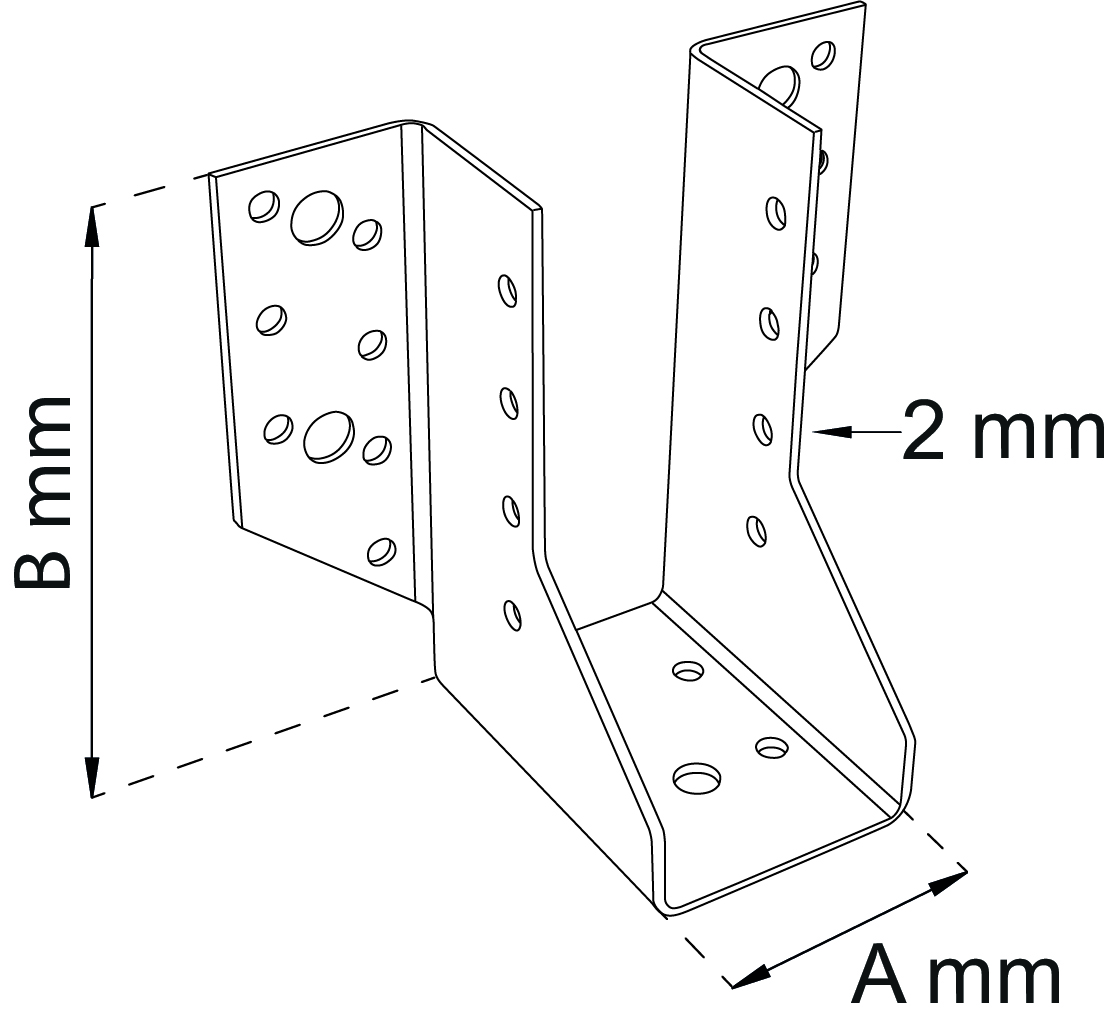

| Art. nr | NOBB-nr | Navn | Type | Utførelse | Lagerenhet | c/c mm | A mm | B mm | C mm | D mm | E mm | Gjenge | Maksbelastning | Høyde | Lengde | Ø | Returfjær | Øvrig | Fargekode | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 |
833240 | 53298257 | Bjelkesko | JH | Varmforsinket | ST | 36 | 142 | |||||||||||||
 |
833249 | 53298344 | Bjelkesko | JH | Varmforsinket | ST | 48 | 136 | |||||||||||||
 |
833250 | 53298352 | Bjelkesko | JH | Varmforsinket | ST | 48 | 166 | |||||||||||||
 |
833252 | 53298378 | Bjelkesko | JH | Varmforsinket | ST | 48 | 226 | |||||||||||||
 |
833253 | 53298382 | Bjelkesko | JH | Varmforsinket | ST | 48 | 95 | |||||||||||||
 |
833264 | 53298492 | Bjelkesko | JH | Varmforsinket | ST | 73 | 124 | |||||||||||||
 |
833267 | 53298522 | Bjelkesko | JH | Varmforsinket | ST | 73 | 153 | |||||||||||||
 |
833270 | 53298556 | Bjelkesko | JH | Varmforsinket | ST | 90 | 145 | |||||||||||||
 |
833273 | 53298586 | Bjelkesko | JH | Varmforsinket | ST | 90 | 205 | |||||||||||||
 |
833275 | 53298605 | Bjelkesko | JH | Varmforsinket | ST | 98 | 141 | |||||||||||||
 |
833278 | 53298632 | Bjelkesko | JH | Varmforsinket | ST | 115 | 162 | |||||||||||||
 |
833279 | 53298643 | Bjelkesko | JH | Varmforsinket | ST | 115 | 192 | |||||||||||||
 |
833281 | 53298662 | Bjelkesko | JH | Varmforsinket | ST | 140 | 180 | |||||||||||||
 |
833283 | 53298681 | Bjelkesko | JH | Rustfri syrefast | ST | 48 | 136 |
