Sylinderskilt utvendig Universal Børstet krom
ART.NR: 16802 NOBB-nr: 48165214

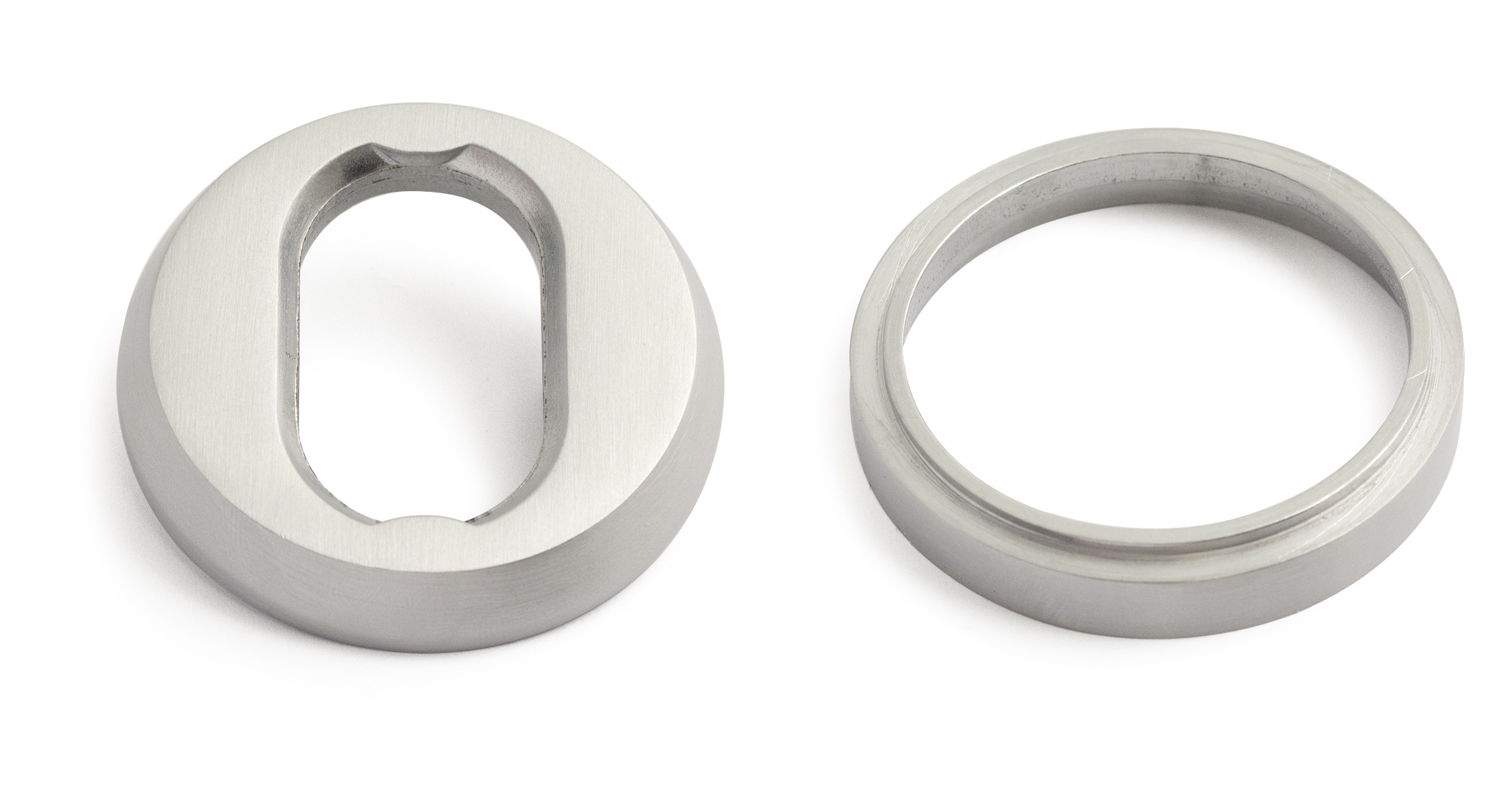

Utvendig sylinderskilt 9 mm + forhøyningsring 7 mm av messing. Kun skiltet monteres dersom sylinderen stikker ut 6-11 mm fra dørbladet. Dersom sylinderen stikker ut 12-18 mm fra dørbladet monteres både skiltet og forhøyningsringen. Ved lengre utstikk fullføres monteringen med Forhøyningsring Extra i tillegg. Kompletteres med Innvendig sylinderskilt Universal og 5 mm kappeskruer.
- Utvendig universalt sylinderskilt
- Høyde 9 mm
- Forhøyningsring høyde 7 mm
- Produsert av messing
- Børstet krom utførelse
| Art. nr | NOBB-nr | Navn | Type | Utførelse | Lagerenhet | c/c mm | A mm | B mm | C mm | D mm | E mm | Gjenge | Maksbelastning | Høyde | Lengde | Ø | Returfjær | Øvrig | Fargekode | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 |
16802 | 48165214 | Sylinderskilt utvendig | Universal | Børstet krom | SB | 9+7 mm | ||||||||||||||
 |
16803 | 48165225 | Sylinderskilt utvendig | Universal | Krom | SB | 9+7 mm | ||||||||||||||
 |
16804 | 48165233 | Sylinderskilt utvendig | Universal | Matt krom | SB | 9+7 mm | ||||||||||||||
 |
16805 | 48165244 | Sylinderskilt utvendig | Universal | Matt messing | SB | 9+7 mm | ||||||||||||||
 |
16806 | 48165252 | Sylinderskilt utvendig | Universal | Matt nikkel | SB | 9+7 mm | ||||||||||||||
 |
16807 | 48165403 | Sylinderskilt utvendig | Universal | Nikkel | SB | 9+7 mm | ||||||||||||||
 |
16809 | 48165263 | Sylinderskilt utvendig | Universal | Polert messing | SB | 9+7 mm | ||||||||||||||
 |
16810 | 48165278 | Sylinderskilt utvendig | Universal | Rustfritt | SB | 9+7 mm | ||||||||||||||
 |
17067 | 49057313 | Sylinderskilt utvendig | Universal | Sort | SB | 9+7 mm | ||||||||||||||
 |
17084 | 49057377 | Sylinderskilt utvendig | Universal | Tinn | SB | 9+7 mm | ||||||||||||||
 |
16801 | 48165206 | Sylinderskilt utvendig | Universal | Antikklakk | SB | 9+7 mm | ||||||||||||||
 |
19977 | 60070409 | Sylinderskilt utvendig | Universal | Grå | SB |
Her kan du laste ned tekniske tegninger, 3D-filer og STEP-filer. Alt du trenger for å begynne å bruke produktene i prosjektet ditt, enten du er hobbyinnreder, fagperson eller arkitekt.
